前言
肖特基二極管是重要的電子元器件，因為其承載著保護電路的重要作用，所以顯得格外的不可或缺，我們都知道在選擇肖特基二極管時，主要看它的正向?qū)▔航?、反向耐壓、反向漏電流等?/span>
但我們卻很少知道其在不同電流、不同反向電壓、不同環境溫度下的關系是怎樣的，在電路設計中知道這些關系對選擇合適的肖特基二極管顯得極為重要，尤其是在功率電路中。知道其特性，對于我們的使用也更加得心應手，下面這篇文章將帶你一起去探索神秘的肖特基二極管特性。
1、正向?qū)▔航蹬c導通電流的關系
在肖特基二極管兩端加正向偏置電壓時，其內部電場區域變窄，可以有較大的正向擴散電流通過PN結。
只有當正向電壓達到某一數值(這一數值稱為“門檻電壓”，鍺管約為0.2V，硅管約為0.6V)以后，肖特基二極管才能真正導通。
但肖特基二極管的導通壓降是恒定不變的嗎?它與正向擴散電流又存在什么樣的關系?通過下圖的測試電路在常溫下對型號為SM360A的肖特基二極管進行導通電流與導通壓降的關系測試，可得到所示的曲線關系：正向?qū)▔航蹬c導通電流成正比，其浮動壓差為0.2V。
從輕載導通電流到額定導通電流的壓差雖僅為0.2V，但對于功率肖特基二極管來說它不僅影響效率也影響肖特基二極管的溫升，所以在價格條件允許下，盡量選擇導通壓降小、額定工作電流較實際電流高一倍的肖特二極管。
2、正向?qū)▔航蹬c環境的溫度的關系

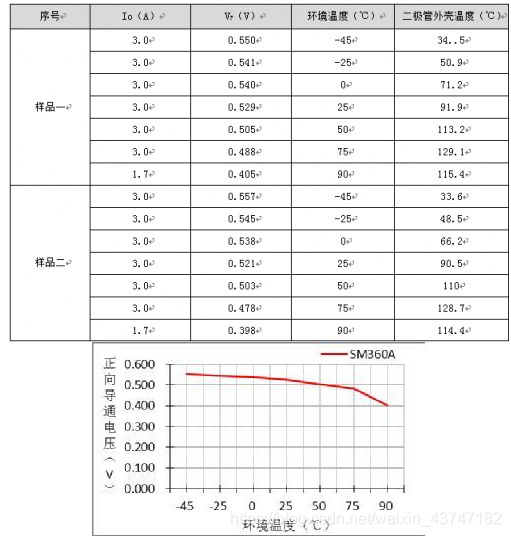

在我們開發產品的過程中，高低溫環境對電子元器件的影響才是產品穩定工作的最大障礙。環境溫度對絕大部分電子元器件的影響無疑是巨大的，肖特基二極管當然也不例外，在高低溫環境下通過對SM360A的實測數據表的關系曲線可知道：肖特基二極管的導通壓降與環境溫度成反比。
在環境溫度為-45℃時雖導通壓降最大，卻不影響肖特基二極管的穩定性，但在環境溫度為75℃時，外殼溫度卻已超過了數據手冊給出的125℃，則該二極管在75℃時就必須降額使用。這也是為什么開關電源在某一個高溫點需要降額使用的因素之一。
3、肖特基二極管漏電流與反向電壓的關系
在肖特基二極管兩端加反向電壓時，其內部電場區域變寬，有較少的漂移電流通過PN結，形成我們所說的漏電流。

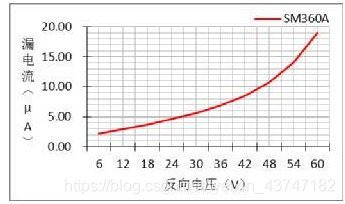

漏電流也是評估肖特基二極管性能的重要參數，肖特基二極管漏電流過大不僅使其自身溫升高，對于功率電路來說也會影響其效率，不同反向電壓下的漏電流是不同的，關系所示：反向電壓愈大，漏電流越大，在常溫下肖特基二極管的漏電流可忽略。
4、肖特基二極管漏電流與環境溫度的關系

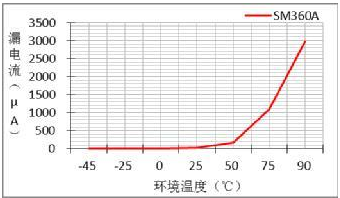

其實對肖特基二極管漏電流影響最大的還是環境溫度，是在額定反壓下測試的關系曲線，從中可以看出：溫度越高，漏電流越大。
在75℃后成直線上升，該點的漏電流是導致肖特二極管外殼在額定電流下達到125℃的兩大因素之一，只有通過降額反向電壓和正向?qū)娏鞑拍芙档托ぬ鼗O管的工作溫度。
